Исполнительные устройства и датчики


Рис. 3.4. Схема зоны обнаружения постороннего лица:

а—в горизонтальной плоскости: б — ввертикальной плоскости.

Основные электрические параметры и технические характеристики излучателя «Аргумент-2»

Номинальное напряжение питающей сети

переменного тока, В .................... 220

Номинальная частота питающей сети

переменного токи, Гц .............. . . 50

Номинальное cтабилизированное напряжение питания функциональных узлов устройства постоянным током, В ........... ....... . . 12

Пределы изменения напряжения питающей сети

переменного тока, % ........ . . —10...+15

Пределы изменения частоты питающей сети

переменного тока, % ................ —1

Коэффициент нелинейных искажений питающей сети переменного тока, %, не более ............. 12

Дальность действия активного элемента устройства в закрытом помещении, м:

максимальная ...................... 16

минимальная ........................ 3

Активная площадь обнаружения посторонних лиц, м^2,

не менее ............................ 100

Объем закрытою помещения, обслуживаемый одним датчиком, м3, не менее ................... 250

Ток, потребляемый устройством в режиме

холостого хода, мА, не более ............... 80

Диапазон рабочих частот, МГц, в пределах которых устанавливается одна частота для конкретного объекта охраны ....................... 140...210

Длительность полного провала напряжения

питающей сети переменного тока, мс, не менее . . 250 Срок службы устройства при круглосуточном

включении датчика, ч, не менее ............. 5000

Вероятность безотказной работы устройства

при риске заказчика в=0,95, не менее ........ 0,99

Помехозащищенность электронного датчика при воздействии внешнего электромагнитного поля, дБ, не менее ......................... 120

Сопротивление изоляции токоведущих частей

относительно друг друга, МОм, не менее ....... 10

Условия эксплуатации:

температура окружающей среды, С ........ —30...+50

относительная влажность воздуха

при температуре 25 °С, %, не менее ....... 85

атмосферное давление воздуха, мм рт. ст. ..... 200...1000

Габаритные размеры, мм .................. 90х65х45

Гарантийный срок службы, г ................ 1

Конструктивно охранный извещатель «Аргумент-2» выполнен в виде прямоугольника сравнительно небольших размеров, который устанавливается на специальном кронштейне. При использовании рассматриваемого датчика в составе комплексной сторожевой системы предусмотрено применение автоматического дистанционного управления, которое позволяет включать его вторично после срабатывания ИМ звукового или светового оповещения. В этом случае данный извещатель становится дублирующим устройством с автономной передачей радиосигнала на ЦПУ с помощью радиоволн, работающих на выбранной частоте. Если будет вскрыта и заблокирована первая ступень защиты, то данная вторая ступень сработает вторично и предупредит о несанкционированном вторжении в охраняемое помещение.

Проблема охраны закрытых помещений с помощью объемных радиоволновых извещателей решается в полной мере только в том случае, если вся информация приходит на ЦПУ и действует система постоянного наблюдения и отслеживания.

Технические характеристики и основные электрические параметры некоторых типов электронных извещателей, изготавливаемых промышленным способом, приведены в табл. 3.5.

Особую группу датчиков, применяемых в сторожевых и сигнальных устройствах, составляют конечные выключатели, которые используются для коммутации электрических цепей постоянного или переменного тока. Часто применяются малогабаритные кнопки типа КМ, командные кнопки типа КН, кнопочные переключатели типа КП и микропереключатели типа МП.

Основные электрические параметры микропереключателей типа МП при различных видах нагрузки приведены в табл. 3.6.

Малогабаритные кнопочные переключатели типа КМ выпускаются двух типоразмеров: КМ1-1 и КМ2-1, они рассчитаны на эксплуатацию в самых жестких условиях воздействия климатических, механических, биологических и электромагнитных нагрузок. Микропереключатели этого типа обеспечивают коммутацию электрических цепей с активной нагрузкой постоянного тока от 0,0005 до 4 А с напряжением от 0,5 до 30 В и переменного тока частотой 50...400 Гц от 0,0005 до 3 А с напряжением от 0,5 до 250 В. Износостойкость переключателей составляет 10000 циклов переключений из положения «выключено» в положение «включено» и возвращение их в положение «выключено».

Модульные переключатели типов П2К и П2КЛ изготавливаются во всеклиматическом исполнении для эксплуа-

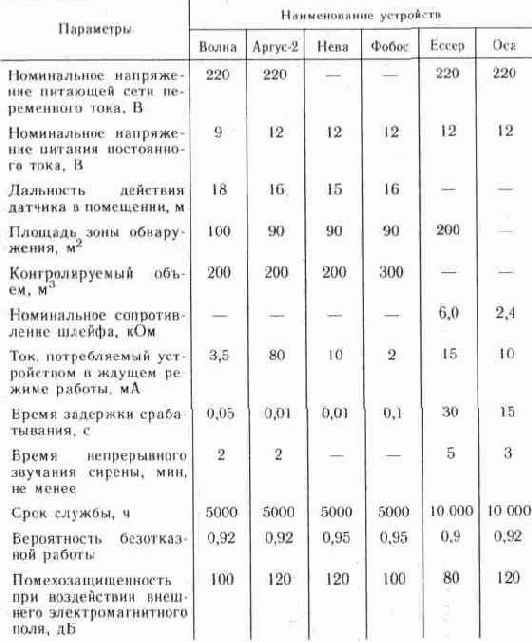

Таблица 3. 5. Основные электрические параметры и технические характеристики электронных извещателей




тации при температуре от —10 до 40 °С, относительной влажности воздуха до 90%, при температуре 25 °С и пониженном атмосферном давлении воздуха до 5 мм рт. ст. Эти переключатели составляются из отдельных ячеек (модулей) с различным числом контактных групп. Изготовляются пять типов модулей с числом контактных групп на переключение 2; 4; 6; 8. Все ячейки переключателя П2К имеют одинаковые размеры, за исключением длины, которая зависит от числа контактных групп. Переключатель П2К может состоять из одной ячейки и в таком виде применяется, как правило, в сторожевых устройствах. Допустимый постоянный ток через контакты при активной нагрузке равен 0, 1 А при напряжении 250 В и 1 А при напряжении 12 В; допустимый переменный ток через контакты равен 0, 2 А при напряжении до 250 В частотой 50 Гц и равен 1, 5 А при напряжении 12 В. Емкость между контактами не превышает 1, 5 пФ; тангенс угла диэлектрических потерь на частоте 1 МГц — не более 0, 05; сопротивление изоляции постоянному току в нормальных условиях не менее 50 МОм.

К числу переключателей с повышенной износостойкостью, надежностью и долговечностью относятся переключатели типа КМ, которые могут коммутировать электрические цепи постоянного и переменного тока с напряжением от 10 до 50 В и током от 0, 05 до 1, 5 А. Изготавливается командный кнопочный переключатель в виде трех типоразмеров: КН-1 однополюсного включения, КН-2 — двухполюсного включения и КН-П — однополюсного включения—выключения. Износостойкость этих переключателей составляет не менее 15000 циклов переключении.

Микропереключатели типа МП, представленные в табл. 3. 6, являются наиболее часто применяемыми в сторожевых устройствах. Перед установкой этих микропереключателей в качестве датчиков после длительного хранения необходимо произвести их тренировку (не менее 100 циклов). Износостойкость микропереключателей составляет 10 000 циклов переключении. Сопротивление изоляции при нормальных условиях эксплуатации — не менее 1000 МОм. Масса переключателей типов МП1-1, МПЗ-1, МП5 равна 3, 5 г, типов МП9, МП10, МП11 — 2, 7 г, типа MП7 — 0, 8 г, МП 12 — 0, 7 г.

В составе всех электронных и электромеханических сторожевых устройств с автоматическим управлением кроме датчиков и блоков электроники имеются ИМ и узлы. Необходимо заметить, что к процессам управления относятся: приведение в действие устройства (включение, пуск, подключение), прекращение действия (остановка, выключение) и регулирование. При автоматическом управлении сторожевыми устройствами в качестве датчиков используются контактные, автономные, реостатные, электролитические, проволочные, индуктивные, фотоэлектрические датчики, а также датчики температуры.

Также обязательным элементом электрической схемы сторожевого устройства является ИМ, устанавливаемый фактически на механических или электромеханических замках. Наиболее часто применяемыми исполнительными устройствами являются электрические магниты и соленоиды как промышленного, так и самодельного изготовления. Электропитание этих изделий осуществляется, как правило, от источников постоянного тока с низковольтным напряжением и малым потреблением тока. Например, для открывания дверного замка с защелкой может быть рекомендован электромагнит с питанием от выпрямителя постоянного тока 24 В, рассчитанного на ток от 0,25 до 0,5А. На рис. 3.5 приведена конструкция электромагнита, который развивает тяговое усилие не менее 3 кгс при указанных электрических параметрах. Самодельный электромагнит состоит из следующих деталей: 1 — гайка регулировочная; 2 — каркас катушки, состоящий из двух щечек и гильзы, изготавливаемых из гетинакса или пластмассы; 3 — опорный диэлектрический вкладыш-втулка, жестко закрепляемый в отверстии катушки; 4 — обмотка электромагнита (2700 витков провода ПЭВ-2 диаметром 0,31 мм, уложенных рядами виток к витку); 5 — пружина возвратная; 6 — шпилька Мб направляющая двусторонняя; 7 — сердечник; 8 — скоба-тяга, служащая для соединения с защелкой механического замка.

Сердечник электромагнита изготавливается из мягкой электротехнической стали марки 3311, 3312 или 3313. Конструкция сердечника определяет форму и размеры каркаса катушки и габаритные размеры электромагнита. Ход сердечника внутри катушки должен быть не менее 18 мм.

На рис. 3.6 дана конструкция тягового электромагнита, изготовленного из трансформатора питания или из дросселя фильтра типа Ш броневой конструкции. Рекомендуется выбрать такой трансформатор или дроссель, у которого магнитопровод выполнен методом шихтования из пластин электротехнической стали типа Ш20Х20. Для того чтобы изготовить тяговый электромагнит, необходимо произвести полную разборку трансформатора и выполнить следующую работу.

1. Из Ш-образных пластин вырезать центральные части магнитопровода, на которые устанавливается катушка с намотанными на нее проводами.




Рис. 3. 5. Конструкция тягового электромагнита с круглым магнитопроводом.


Рис. 3. 6. Конструкция тягового электромагнита, изготовленного из трансформатора типа Ш.

2. Собрать вырезанные части магнитопровода в пакет, скрепив его в двух местах немагнитными заклейнками.

3. Вырезать из стального листа толщиной 2 мм две накладки, контур которых полностью повторяет контур магнитопровода, представляющего собой замкнутый прямоугольник с размерами 80Х70 мм по наружному периметру и 60Х50 по внутреннему. По углам накладок просверлить четыре отверстия диаметром 4,5 мм.

4. Собрать все разрезанные части пластин магнитопровода в пакеты, закрыть их с обеих сторон накладками и скрепить немагнитными заклепками или шпильками.

5. Изготовить новый каркас катушки из гетинакса или стеклотекстолита толщиной 1 мм, с размерами, обеспечивающими установку катушки внутри магнитопровода. Внутреннее отверстие каркаса должно иметь размеры 20,5Х20,5 мм.

6. Намотать на каркас катушки провод марки ПЭЛ (ПЭВ-1, ПЭВ-2, ПЭТВР) диаметром 0,25 мм рядовым способом (виток к витку) в количестве 3000 витков.

7. Закрепить катушку с обмоточным проводом и магнитопровод в единую конструкцию и произвести пропитку изоляционным лаком.

8. Собрать и закрепить якорь электромагнита, как показано на рис. 3.6.

В состав электромагнита входят следующие основные детали конструкции: 1— магнитопровод в сборе; 2 — якорь в сборе; 3 — скоба (2 шт); 4— скоба-тяга, соединяющая якорь с защелкой механического замка; 5 — немагнитная заклепка; 6 — накладка (2 шт); 7 — обмотка электромагнита; 8 — каркас катушки; 9 — немагнитная заклепка.

Таблица 3.6. Основные электрические параметры микропереключателей типа МП
