Сторожевые устройства и охранная сигнализация

Классификация электронных устройств охраны и сигнализации


Все рассматриваемые в этом справочнике электронные устройства бытового и общепромышленного применения могут быть классифицированы по многочисленным признакам: функциональному назначению; конструктив ному исполнению; технологии изготовления; условиям применения и эксплуатации, учитывающим устойчивую работу при воздействии внешних факторов; виду входной электроэнергии; конструктивно-технологическим признакам; схемотехническим решениям; количеству охраняемых объектов; способам защиты; факторам электромагнитной защищенности; технико-экономическим признакам и др Рассмотрим некоторые из них.

Функциональное назначение. Классификация ЭУОС по данному признаку предусматривает достаточно жесткое распределение этих изделий по выполняемым ими функциям. Иногда в одном устройстве сочетаются различные функции, которые определяются при конструировании в ТЗ и зависят от назначения и области применения изделия. Согласно этому признаку ЭУОС подразделяются на сигнальные, оповещающие, охранные, отключающие, запирающие и др. Характеристика всех функциональных признаков рассматриваемых устройств подробно раскрывается при описании конкретных изделии этого типа.

Конструктивное исполнение. Этот классификационный признак является для многих ЭУОС наиболее существенным при определении технических возможностей начинающего радиолюбителя, оборудовании мастерских и лабораторий необходимой измерительной аппаратурой и средствами технологического оснащения. В основе классификации но этому признаку лежит конструкция изделия, его конфигурация, внешнее оформление, эргономические и эстетические показатели, которые определяются областью применения конкретного устройства и местом расположения на охраняемом объекте. Очень часто при конструировании УОС приходится учитывать особенности охраняемых объектов, их геометрические размеры, объем и форму, и даже их статические и динамические характеристики, если речь идет о средствах передвижения или стационарных объектах.

Классифицируются УОС по конструктивному исполнению на встраиваемые, автономные в виде самостоятельных сборочных единиц и комбинированные. Электронная часть УОС, как правило, собирается в отдельных пластмассовых или металлических корпусах с электрическим монтажом комплектующих ЭРЭ на печатных платах. Печатные платы выполняются из фольгированного стеклотекстолита или гетинакса толщиной 1, 5... 2 мм.

Необходимо заметить, что в данном справочнике при описании УОС не даются прямые указания по их конструктивному исполнению, то есть предоставляется достаточная самостоятельность для разработки конкретных конструкций. Но во всех случаях радиолюбители должны сначала осуществить эскизную проработку, а затем выполнить конструкторскую разработку УОС с оформлением чертежей деталей и сборочных единиц. Такая проработка должна осуществляться в соответствии с требованиями стандартов государственной системы ЕСКД.

Тенденции развития электронной техники и электротехники на базе микроминиатюризации требуют применения широкой номенклатуры маломощных и малогабаритных устройств и изделий (преобразователей, трансформаторов, усилителей, фильтров, стабилизаторов, выпрямителей и т. д.), выполненных на новой конструктивной основе ЭРЭ. Достижения науки и техники на современном этапе развития в области электронной техники позволяют значительно уменьшить массогабаритные характеристики рассматриваемых электронных устройств. В настоящее время конструирование РЭА, РЭУ и ЭРЭ характеризуется резким увеличением применения БИС, что также дает возможность уменьшить объемы устройств и одновременно улучшить их качественные характеристики, показатели надежности и долговечности.

Технология изготовления. Классификация ЭУОС по данному признаку определяет вес основные и заключительные операции изготовления изделий и является главной при оценке их трудоемкости и стоимости.

В условиях радиолюбительских лабораторий и домашних мастерских, которые оснащены, как правило, несложным технологическим оборудованием, наиболее простой операцией изготовления УОС является традиционное ручное производство деталей и сборочных единиц, из которых впоследствии выполняются узлы, блоки и самостоятельные сборки. Это позволяет условно классифицировать данные устройства по технологическим признакам на простые, средней сложности и сложные.

К простым технологическим изделиям относятся такие, в которых конструкция и схема ЭУОС содержат набор деталей и ЭРЭ из резисторов, конденсаторов, электромеханических реле и ППП малой мощности с общим количеством, не превышающим 10 единиц. При этом сборка и монтаж устройств осуществляются преимущественно с помощью объемного навесного монтажа и винтовых соединений.

Электронные УОС средней технологической сложности включают в свой состав кроме указанных комплектующих ЭРЭ транзисторы малой и средней мощности, тиристоры, герконы, индикаторы, ППП и другие, электрический монтаж которых осуществляется преимущественно с помощью печатного монтажа. Общее количество деталей и комплектующих ЭРЭ в устройствах средней технологической сложности может превысить 50 единиц. Если электропитание простых устройств осуществляется от встроенных ХИТ, то изделия средней технологической сложности получают его от вторичных источников, имеющих в своем составе преобразователи

энергии, выпрямительные устройства и стабилизаторы напряжения параметрического или компенсационного типов, работающие от сети переменного тока напряжением 220 В, частотой 50 Гц.

Сложные изделия и устройства включают в свой состав десятки и сотни комплектующих ЭРЭ и механических деталей. Принципиальные электрические схемы этих устройств содержат многообразные ИМС и БИС. С точки зрения технологии изготовления, сложные изделия характеризуются повышенным уровнем трудоемкости и часто могут быть реализованы лишь в условиях хорошо оснащенных домашних мастерских. Следует заметить, что только для распайки выводов ИМС, собранных в стандартных корпусах с 14 или 16 выводами, потребуется изготовить сначала специальные приспособления, а сама пайка выполняется при строго определенных режимах нагрева во времени.

Сложные технологические изделия имеют, как правило, комбинированное электропитание: от сети переменного тока и от автономного источника. В качестве автономных источников электропитания могут выступать различные ХИТ: гальванические элементы и батареи, аккумуляторы разных систем.

Структурная схема признаков классификации УОС, построенных на базе электроники, рассмотрена на рис. 1. 2.

Структурная схема условного деления электронных систем защиты и сигнализации на функциональные узлы и самостоятельные сборочные единицы приведена на рис. 1. 3.

Условия применения и эксплуатации. Классификация электронных устройств данного класса по этому признаку, основные нормы и требования для каждой классификационной группы но климатическим (температуре, повышенной влажности и атмосферному давлению) и механическим (синусоидальной вибрации и механическому удару) воздействиям приведены в табл. 1. 3. и 1. 4. Значения повышенной и пониженной рабочих температур даются при рассмотрении конкретных изделий и, как правило, указываются в ТУ на данное устройство. Рабочую температуру выбирают из следующего параметрического ряда: —40, —35, —30, —25, —22, —20, —18, -15, -10, -5, 0, 5, 10, 15, 18, 20, 22, 25, 27, 30, 40, 45, 50, 55, 70, 85, 100, 125 °С.

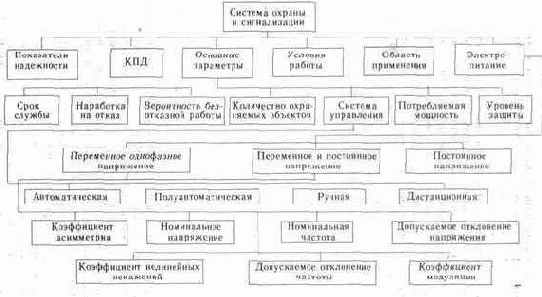

Рис.1. 2 Структурная схема признаков классификации устройств охраны и сигнализации
Рис. 1.3 Структурная схема условного деления электронных систем защиты и сигнализации Таблица 1.3 Классификация УОС по климатическим воздействиям
Группы исполнения ЭУОС выбирается исходя из условий применения, норм и требований, их конструктивных исполнений, а также достигнутого уровня стойкости в частности механических и климатических воздействий. Устройства, создание которых невозможно или нецелесообразно по требованиям изложенным в табл. 1. 4 и 1. 5, должны разрабатываться по менее жестким требованиям с учетом возможных мер индивидуальной или общей защиты. Рис.12 Структурная схема признаков классификации устройств охраны и сигнализации. Таблица 1.4. Классификация ЭКЗ и УОС по механическим воздействиям
